时间节点

  • 24.03.01:完成原理图设计。

  • 24.03.06:完成PCB设计,并发出第一版打样。

  • 24.03.11:PCB到货。

  • 24.03.13:完成样板手工贴片。



  • 24.03.21:完成样板全部外设功能调试。


  • 24.03.24:完成PCB修改,修复样板存在的小问题;并发出小批量生产。

  • 24.04.01:小批量订单的PCB到货。

  • 24.04.08:收到小批量SMT的PCBA。

  • 24.04.09:全部测试完成,打包准备发货。

  • 24.04.10:几乎全部发货完成,感谢群友的支持。

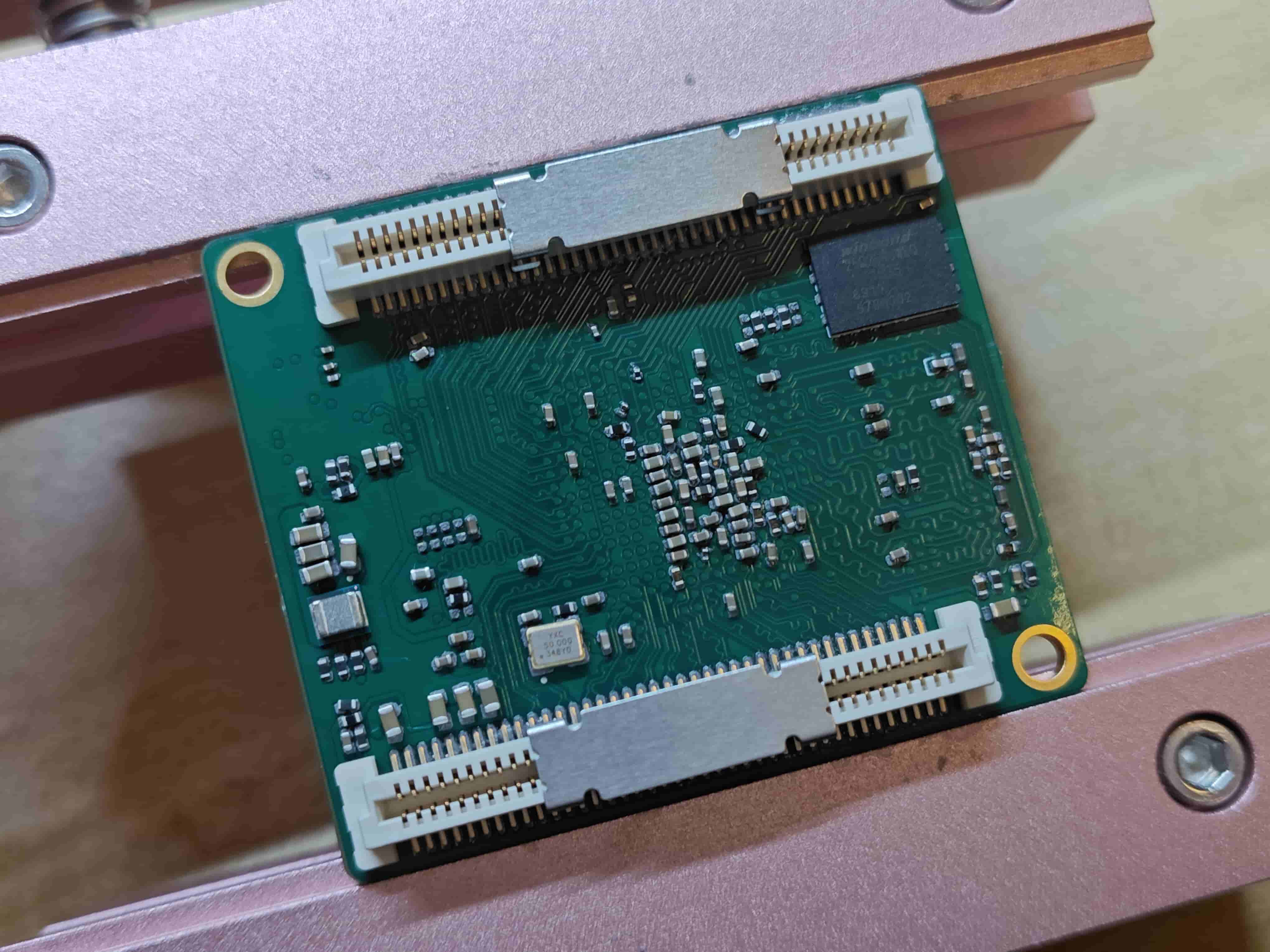

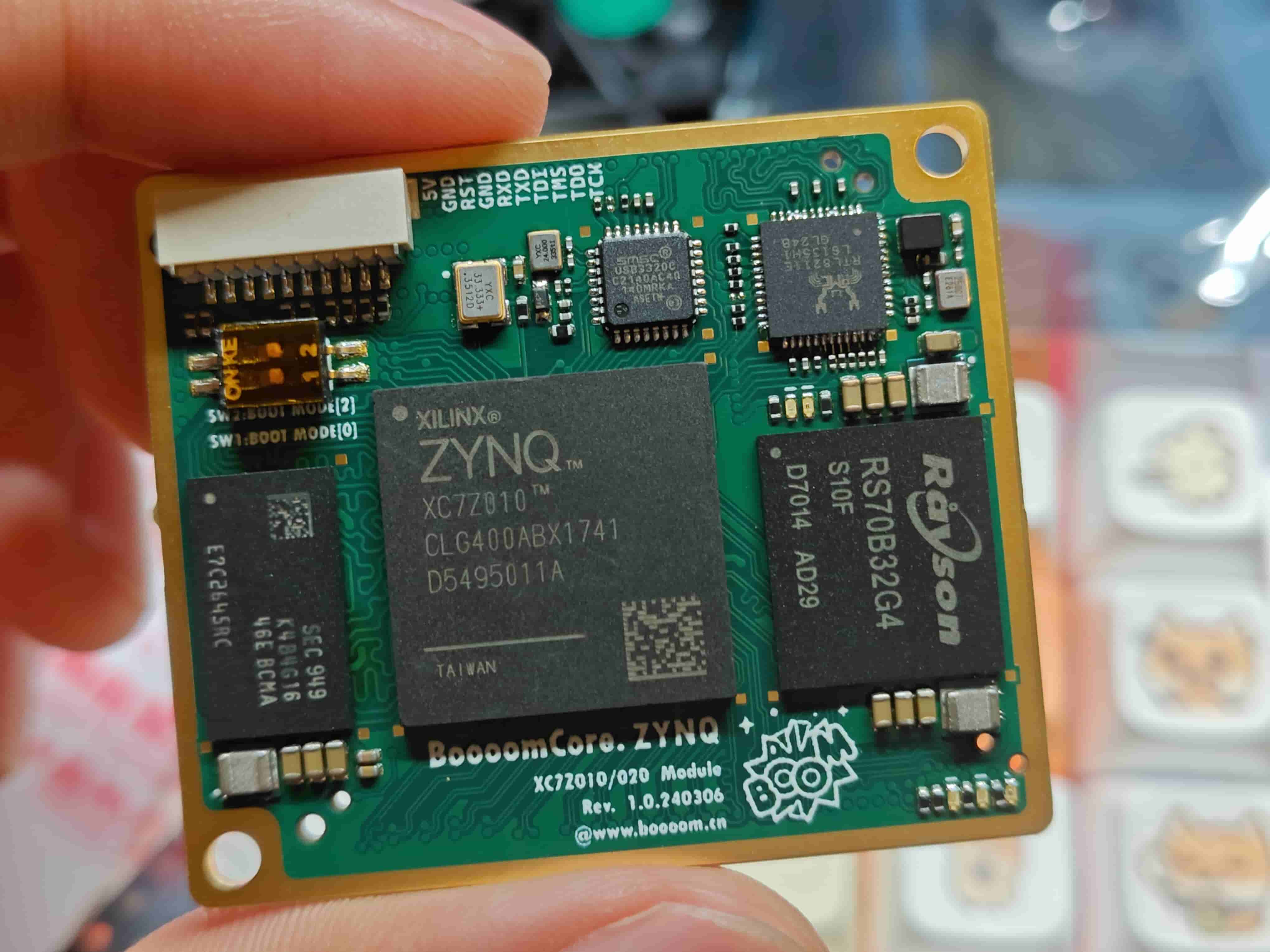

硬件描述

  • 主控:ZYNQ XC7Z010-1CLG400

  • DDR:MT41K256M16TW-107:P,Vivado里请选择:MT41K256M16 RE-125

  • eMMC:Sumsung 16GB

  • Flash:W25Q128JVEIQ

  • 电源:TI TPS82130SILR

  • USB:USB3320C-EZK-TR

  • ETH:RTL8211E-VB-CG

  • 晶振:PS是33.3333MHz,PL是50MHz

  • BTB:0.8mm 80P,参考链接:BTB,核心板是母座,设计底板时请使用公座

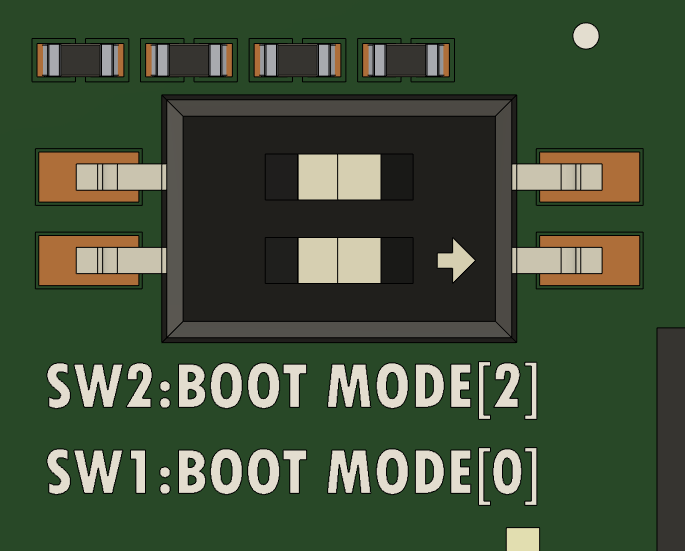

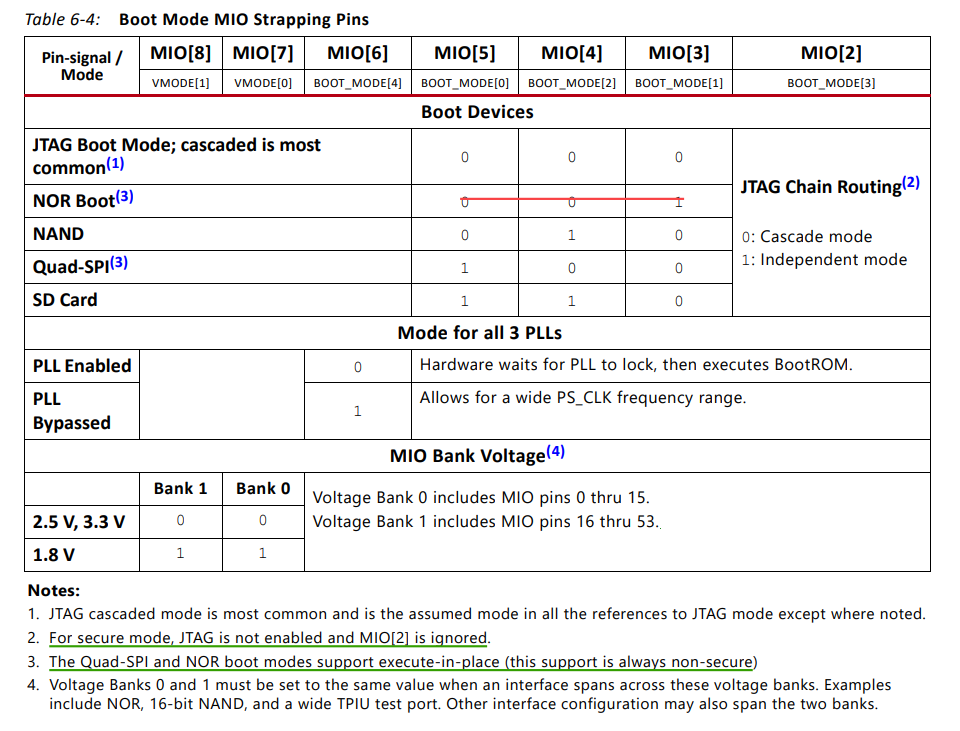

Boot Mode 拨码开关配置

  • 开关拨到ON位置是低电平

原理图

开源附件

配套基础底板开源链接
